一、 常用剛性礦物絕緣電纜的種類

標準規定：剛性礦物絕緣電纜分為輕型和重型

劃分標準：以電壓來劃分。交流電壓不超過500伏（有效值或直流電壓500伏）及其以下的為輕型；交流電壓不超過750伏（有效值或直流電壓750伏）及其以下的為重型型；



一）電力電纜

1）BTTZ重型銅芯銅護套礦物絕緣電纜；

2）BTTVZ重型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜；

3）LSF-BTTZ重型銅芯銅護套低煙無鹵外護套礦物絕緣電纜；



二）控制電纜

1）BTTQ 輕型銅芯銅護套礦物絕緣電纜；

2）BTTVQ輕型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜；

3）LSF-BTTQ 輕型銅芯銅護套低煙無鹵外護套礦物絕緣電纜；

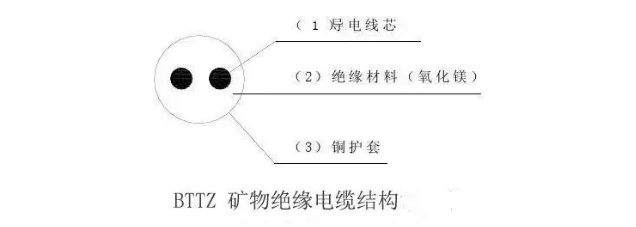

二、剛性礦物絕緣電纜結構組成：

礦物絕緣電纜以高導電率的銅導體、無機氧化鎂絕緣、無縫銅管護套為基本結構組成。







多芯電纜封罐型終端頭制作示意圖



三、剛性礦物絕緣電纜的產品型號及表示方法

（GB/T13033—2007《額定電壓750V及以下礦物絕緣電纜及終端》）



一）、代號

1、系列代號：B

2、導體代號：T

3、護套代號：

3.1銅護套：T

3.2銅合金護套：TH

4、外套代號：

4.1聚氯乙烯外套：V

4.2聚烯烴外套：Y

5、結構特征代號：

5.1輕型：Q

5.2重型：Z

6、阻燃特性代號：無鹵低煙WD



二）產品的表示方法

產品用型號、額定電壓、規格及標準編號組成。產品型號組成

產品型的號組成和排列順序如下(見附頁)



三) 產品的標志

每根電纜應標明額定電壓和制造方標志。標志應符合標準規定，電纜無外套時，標記在標簽上并系在每根電纜上。



四、剛性礦物絕緣電纜特點



1、剛性礦物絕緣電纜主要優點

1）完全防火

剛性礦物絕緣電纜自身完全不燃燒，同時也不會引發火源。即使在有火焰燒烤的情況下，只要火焰溫度低于銅的熔點溫度，火焰消除后電纜無需更換仍可繼續使用。在被火焰燒烤的情況下不會產生有毒的煙霧和氣體。

2）過載保護能力強

線路過載時，只要發熱達不到銅的熔點溫度，電纜不會受損。即使瞬間擊穿，擊穿處氧化鎂晶體也不會形成碳化物，過載消除后，電纜性能不會產生變化，仍可繼續正常使用。

3）工作溫度高

由于絕緣層氧化鎂晶體的熔點溫度遠高于銅的熔點溫度，因而電纜高正常工作溫度可達250℃，短期內可在接近銅的熔點溫度1083℃下繼續運行。

4）防腐、防爆性能好

由于采用無縫銅管作護套，所以礦物絕緣電纜具有防水、潮氣、油和一些化學物質侵害的性能，銅管具有相當?shù)臋C(jī)械強度故有較好的防爆性能。

5）使用壽命長

剛性礦物絕緣電纜全部由無機材料構成，因而不存在絕緣老化，使用壽命可達到普通電纜的3倍以上。

6）敷設靈活性較大

剛性礦物絕緣電纜可以與普通電纜敷設在橋架上，同時也可以采用專用支架明敷，比普通電纜敷設更具靈活性，也節省了電纜橋架的投入，可以降低工程整體造價。













2、剛性礦物絕緣電纜的主要缺點

1）投資成本高

由于剛性礦物絕緣電纜外護套是由無縫銅管構成，整體含銅量遠多于普通電纜，同時剛性礦物絕緣電纜的施工工藝對設備要求高于普通電纜，造成剛性礦物絕緣電纜價格與普通電纜相比高出30％左右。

2）接頭處易受潮

絕緣層由礦物氧化鎂組成，它極易與空氣中的水分發生化學反應，而生成能導電的氫氧化鎂。在電纜頭施工中,電纜端頭剝開裸露導體時，電纜的絕緣電阻一般在10MΩ以上，但如在1小時內未完成電纜頭制作，絕緣電阻可下降到10MΩ以下，甚至?xí)霈F(xiàn)降到0.5MΩ以下的情況，如不注意劃破外層，又未及時發現并作密封防潮處理，絕緣值會很快下降并會逐步下降到0，這樣就會造成該電纜無法使用。

3）施工難度大

剛性礦物絕緣電纜硬度與一般電纜相比較高，重量約為一般電纜的2倍，敷設時不易達到平行整潔的觀感效果，且線路長、接頭多，查找故障點困難，因此施工難度較大，在進出配線箱處和橋架內彎曲成型困難。

4）施工工作量較大

剛性礦物絕緣電纜凡規格超過35mm2的均為單芯電纜，如1根70mm2的電纜，普通電纜只需3×70+2×35五根導體在同一外護套內即可，而BTTZ要達到同等規格須由3根70mm2加1根35mm2的單芯電纜拼合而成。單芯電纜的交貨長度較短，例如240mm2的電纜交貨長度為69米，若敷設距離較長則會增加大量中間接頭的制作，使得施工工作量成倍增加。

5）耐電壓等級僅為750V;

6) 重量大，重量約為一般電纜的2倍。

7）制作長度受限，銅管拉拔工藝使得單根連續長度有限。（線路長時接頭多，接頭處氧化鎂極易與空氣中的水分發生化學反應易吸潮而發生故障，且查找故障點困難）。

8）中間接頭及終端頭的制作質量有待提高。

9）鋼硬大，敷設時不易達到平行整潔的觀感效果，在進出配線箱處和橋架內彎曲成型困難。

10）氧化鎂粉末充當絕緣層，易產生厚薄不均現象，工藝稍有差池便會擊穿，額定電壓高為450/750V。



3、施工中易出現的問題

1）電纜絕緣阻值達不到要求；

2）在試運行過程中，發生短路跳閘事故（接頭多、電纜受彎曲擠壓絕緣值下降等）；

3）只要返工，就會造成了敷設好的電纜失去了原有的整齊與美觀。
